图 外保温平面示意图

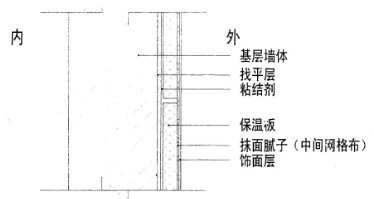

外墙保温系统基本构造

图 外墙内保温基本构造







保温墙体施工方案

1、保温块施工前，必须按表1的要求对墙面平整度和垂直度进行检查验收，并应清除附在表面的污垢、灰尘等杂物及墙体表面的疏松层。

表1  墙体表面的允许偏差

序号	项目	允许偏差（mm）	检查方法
1	立面垂直度	3	用2m垂直检测水平管尺检查
2	表面平整度	3	用2m水平管靠尺和塞尺检查

2、当墙面的垂直度或平整度达不到表1规定的要求时，应采取局部凿平、抹平或整个墙面加抹找平层等措施。

3、墙面找平抹灰后应待其干燥至表面颜色变浅或泛白时，方可进行保温块施工。

4、铺贴前，应按设计要求先留出保温控制缝位置，并以皮数杆、水准线为标志，从房屋转角处两侧、温度控制缝的端部及门窗洞口处开始铺贴。

5、铺贴每楼层的第一皮保温块前，应先用水湿润楼层基面，然后用1:3水泥砂浆座浆。保温块侧面和粘贴面应抹满粘结剂，并用水平尺、橡皮锥校正块体的水平度和垂直度及灰缝宽度。无可靠的支撑结构时，外保温的第一皮保温块灰缝中的砂浆和粘结剂初凝后方可施工。

6、第二皮保温块的铺贴，应待第一皮保温块灰缝中的砂浆和粘结剂初凝后方可施工。

7、保温块铺贴前，粘贴面应用毛刷清理干净后在铺粘结剂施工。

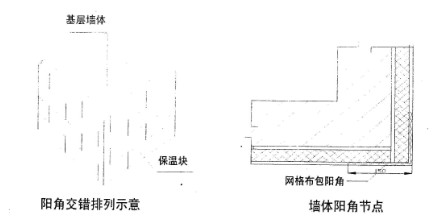

8、保温块墙体阳角两侧必须同时铺贴，铺贴时上下皮应相互搭接。搭接长度不得小于搭接保温块长度的1/3，且不得小于100mm。









9、铺贴时，水平灰缝的粘结剂应施铺与下皮保温块表面；垂直灰缝和粘结面上的粘结剂可先涂抹于保温块的侧面，再上墙铺贴，并用橡皮锤轻击保温块。要求灰缝饱满。及时清理挤压出的砂浆，做到随砌随勒随清理。灰缝厚度和宽度应为2~3mm。

10、上墙后的保温块在终凝前不得随意移动和撞击。若需校正，应重新涂抹粘结剂进行铺贴。

11、保温块墙面铺贴时应检查表面平整度。对局部不平整的部位应进行修整。

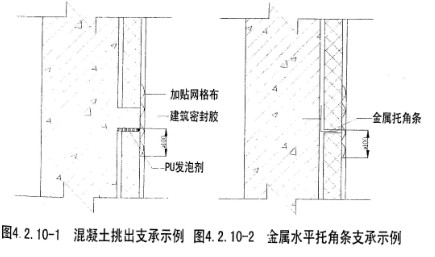

12、外墙保温墙面应按设计要求与结构墙体进行拉结。建筑高度不超过24m时，每层宜加设混凝土挑出支撑措施（见图4.2.10-1）或设置经防腐处理的金属水平托角条（见图4.2.10-2）。

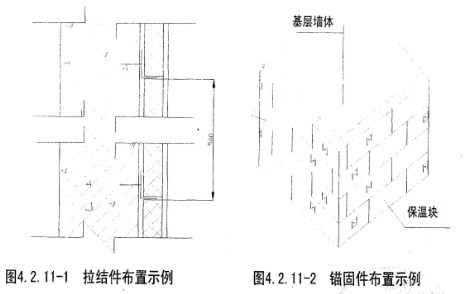

建筑高度超过24m时，超过部分每层应按图4.2.10-1或按图4.2.10-2加设支承措施。除此外，还应增加机械固定措施，机械固定措施可采用每2皮保温板增设经防腐处理的拉结件，@600一个，见图4.2.11-1：也可采用锚固件方法，每㎡不少于2个锚固件。转角处应适当加密，见图4.2.11-2。

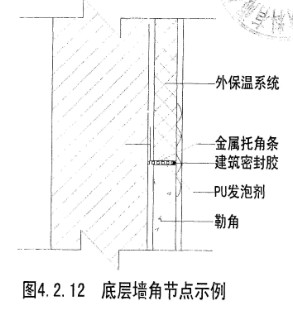

保温块不得着地铺设，外墙保温系统应离室外地面300mm左右，增设经防腐处理的金属水平托角条或PVC水平托角条。见图4.2.12。

13.保温块墙面间的温度控制缝应用PU发泡剂填充。干固后，应将流淌在缝外的发泡剂清理干净，与墙面平齐。

14、铺贴保温块墙体时，严禁在墙面上留设脚手架孔洞。

15、穿越保温块墙体的管线等孔洞的四周应用保温块的碎末、水泥、石膏及适量的建筑胶水进行搅拌嵌补，其配合比为水泥：石膏：保温块的碎末=1:1:3。

16、保温块墙面阳角部位宜用25mmX25mm网格大小的镀锌铁丝网或用300mm宽玻纤网护角。

17、保温块墙面批嵌前应清理干净，并按底面两道工序进行操作。面层批嵌应待底层批嵌施工完毕并干固后方可进行。面层批嵌干固后打磨平整方可进行涂料、油漆或墙纸施工。

18、外保温墙面下列部位应局部加设网格布。

1.保温块墙面与其他混凝土柱、梁、窗台、管线槽、温度控制缝和各类洞口等交接保卫粘贴不小于200mm宽的镀锌铁丝网或宽玻纤网格布；

2.门窗洞口四周沿45度斜向粘贴宽200mm、长400mm的镀锌铁丝网或宽玻纤网格布。

3.离室外地坪2000mm高以下范围内的阳角部位粘贴300mm宽的镀锌铁丝网或宽玻纤网格布。

19、外保温墙面饰面施工应按清扫基层、涂刷抗渗剂、局部粘贴网格布、刮底批土、墙面满贴网格布、刮面批土、刷涂料或粘贴面砖等工序依次进行。

20、网格布间的搭接宽度大于65mm，并由下往上铺贴。水平向的搭接位置宜距离阴阳角500mm；竖向搭接应为上部压盖下部网格布。

21、雨期施工应有遮雨设施



冷热桥部位的处理

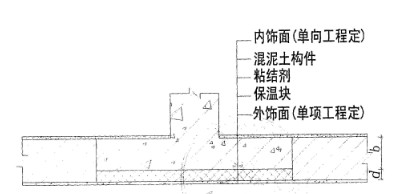

1、保温砌块用于框架结构填充外墙时，其框架柱或梁或短肢剪力墙等混凝土结构的外侧面或内侧面应优先采用同质保温块粘贴，厚度应根据保温砌块密度级别、保温砌块的墙体面积占外墙比例，由热工计算确定。混凝土结构部分也可以采用其他高效保温材料处理，相应厚度根据热工计算确定详见下图：





2、自保温墙体外贴保温块处即外露梁柱部位也可以采用XPS挤塑板、EPS聚苯板、膨胀玻化微珠保温砂浆、聚苯颗粒保温砂浆、改性聚氨酯等保

3、自保温墙体与混凝土柱、剪力墙交接截面应采用拉结钢筋等有效措施进行构造增加拉结，交接处墙面应采用抗裂砂浆和增强网进行抗裂防渗处理。
